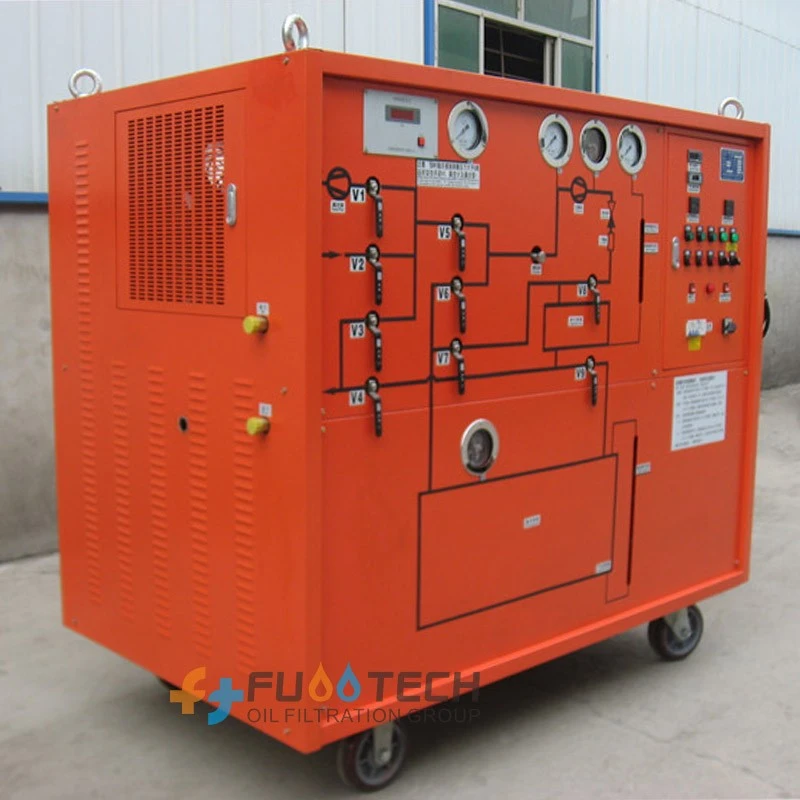

Pengendalian gas sf6, pemulihan dan mesin pengisian semula
Peranti pemulihan gas SF6 SF6 sesuai untuk mengosongkan, mengisi, mengisi semula, membersihkan dan memulihkan gas sulfur hexafluoride dalam peralatan elektrik SF6. Sistem ini termasuk sistem pengosongan dan pengisian semula, sistem pemurnian, sistem mampatan dan sistem pemeluwapan, dan boleh digunakan dalam syarikat bekalan kuasa, penghantaran kuasa dan syarikat kejuruteraan transformasi, loji kuasa, penghantaran voltan ultra tinggi dan stesen transformasi, SF6 Switch Manufacturers dan Jabatan lain
Prestasi teknikal
|
Model/ SPE Teknikal |
Fths -12 |
Fths -20 |
Fths -40 |
|
|
Jenis |
Mudah alih dengan kastor |
|||
|
Kapasiti |
12 m3/jam |
19 m3/jam |
40 m3/jam |
|
|
Jenis kawalan |
Manual atau auto dengan plc (seperti permintaan sebenar) |
|||
|
Pemampat Pemulihan SF6 |
12 m3/jam |
19 m3/jam |
40 m3/jam |
|
|
Pemulihan |
Tekanan awal (20 darjah) (MPA) |
0 ~ 1.0 |
||
|
Tekanan Akhir (MPA) |
Kurang daripada atau sama dengan 0. 053 |
|||
|
Masa untuk memulihkan gas 1 m³ (h/ m³) |
Kurang daripada atau sama dengan 0. 4 |
|||
|
Pengisian semula |
Tekanan awal (PA) |
Kurang daripada atau sama dengan 133 |
||
|
Tekanan Akhir (MPA) |
0.8 |
|||
|
Masa untuk mengisi gas 1 m³ (h/m³) |
Kurang daripada atau sama dengan 0. 2 |
|||
|
Mengepam vakum |
Kadar pam (m3/h) |
60 |
100 |
200 |
|
Had Vacuum (PA) |
Kurang dari atau sama dengan 10 |
|||
|
Kenaikan vakum apabila pemeliharaan vakum pada 133PA (PA/24 jam) |
Kurang daripada atau sama dengan 400 |
|||
|
Masa untuk mengepam vakum dari 0. 1MPA hingga 133PA (h/m³) |
Kurang daripada atau sama dengan 0. 25 |
|||
|
Kesucian gas sf6 selepas pemulihan |
Kesucian gas sf6 |
Lebih besar daripada atau sama dengan 99.9% |
||
|
Kandungan air (ppm/v) |
Kurang dari atau sama dengan 60 |
|||
|
Kandungan Minyak (PPM/V) |
Kurang dari atau sama dengan 10 |
|||
|
Kekotoran (μm) |
Kurang daripada atau sama dengan 1 |
|||
|
Tangki simpanan |
Kaedah penyimpanan |
Gas cecair |
||
|
Maks. Tekanan (20 darjah) (MPA) |
Kurang daripada atau sama dengan 4 |
|||
|
Jumlah tangki (l) |
150 |
300 |
600 |
|
|
Bahan tangki |
Keluli karbon |
|||
|
Kuantiti cecair yang disimpan (kg) |
150 |
300 |
600 |
|
|
Kadar kebocoran tahunan |
Kurang daripada atau sama dengan 1% |
|||
|
Cara pencairan |
Tekanan tinggi pemeluwapan |
|||
|
Mod pengewapan |
Pemanasan elektrik, temp. Auto-Control |
|||
|
Jenis penjanaan penapis jenis kering |
Penjanaan Pengaktifan Pemanasan Vakum |
|||
|
Masa operasi bebas masalah yang berterusan |
Lebih besar daripada atau sama dengan 1000 jam |
|||
|
Masa operasi bebas masalah kumulatif |
Lebih besar daripada atau sama dengan 5000 jam |
|||
|
Bekalan kuasa |
380V, 60Hz, 3phase |
|||
|
Suhu ambien |
-10 darjah ~ 40 darjah |
|||
|
Jumlah kuasa (kW) |
Kurang dari atau sama dengan 7 |
Kurang dari atau sama dengan 12 |
Kurang dari atau sama dengan 15 |
|
|
Tahap bunyi db (a) |
Kurang daripada atau sama dengan 75 |
|||
|
Kaedah penyejukan untuk sistem |
Udara semulajadi disejukkan |
|||
|
Pembungkusan |
Dalam kes papan lapis standard |
|||
|
Kod HS |
8421399090 |
|||
|
Berat bersih (kg) |
450 |
800 |
1100 |
|
|
Saiz bersih (l × w × h) (mm) |
1600×830×1630 |
2200×1100×1800 |
2300×1180×1830 |
|
|
Aksesori |
Bersama dengan hos yang diperlukan (10m), penyambung (1 set), Sealings (1 set) |
|||
Ciri -ciri:
1) Sistem vakum: Ia memerlukan pam vakum vane berputar untuk mengelakkan minyak kembali
2) Sistem Pembersihan: Dilengkapi dengan Penapis Khas yang memerlukan pemanasan elektrik dan cekap tinggi
adsorben. Tanpa penggantian adsorben yang kerap, jadi hasil pembersihan lebih baik.
3) Sistem Kawalan: Mengadopsi injap khas SF6 dengan teknologi terkini.
4) Sistem Penyimpanan: Sediakan tangki penyimpanan mengikut keperluan pengguna.
5) Sistem penapisan bebas penyelenggaraan yang tinggi sangat menjamin kualiti SF6 yang pulih
6) Seluruh mesin disejukkan udara tanpa sumber air luaran.
7) Sistem perlindungan suhu terbina dalam menjadikan sistem berfungsi dengan baik walaupun pada darjah -20.
Projek di tempat:
